Opis oferty

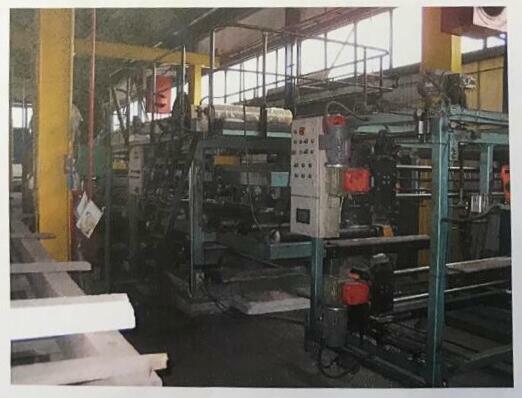

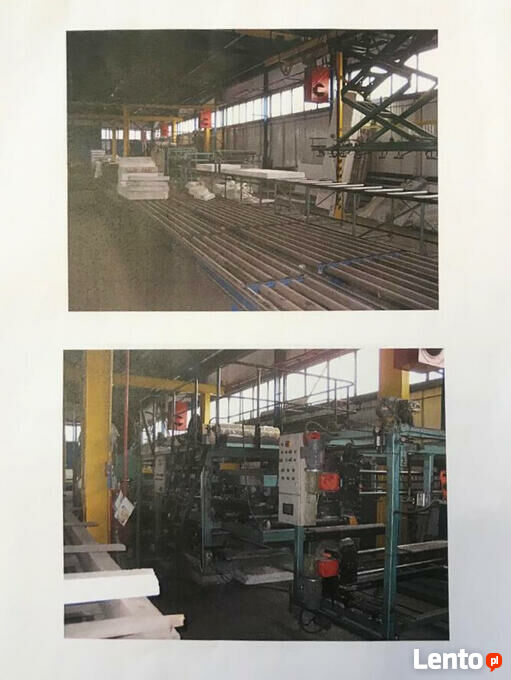

Charakterystyka linii

Rodzaj produktów, które linia produkuje:

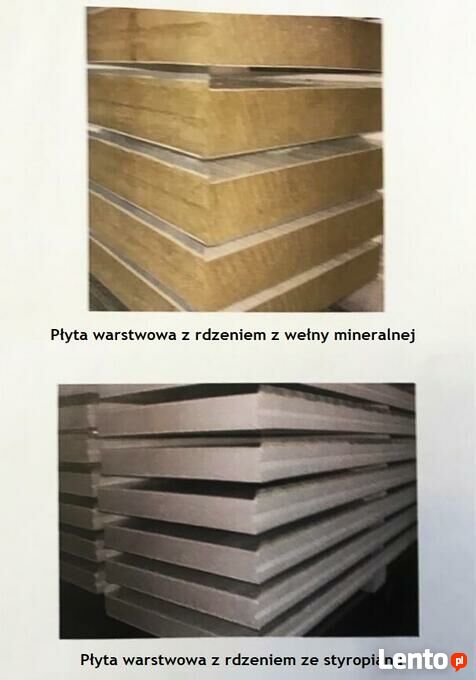

Płyta warstwowa z rdzeniem:
- ze styropianu
- z wełny mineralnej
- z poliuretanu

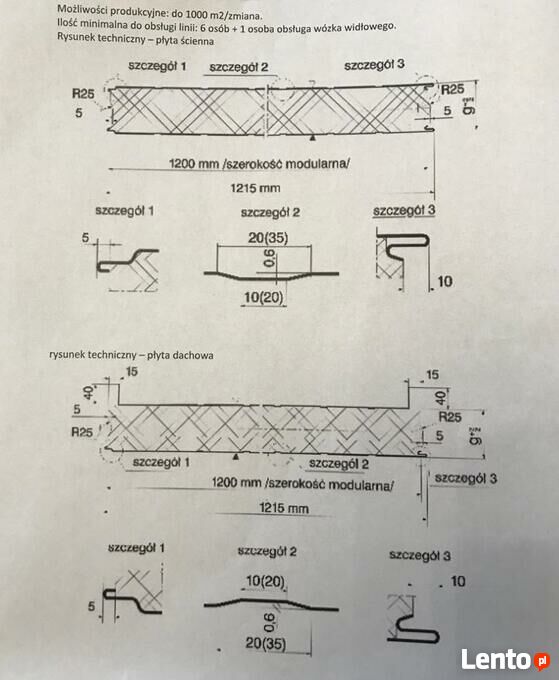

Płyty produkowane na tej linii charakteryzują się unikalnym zamkiem, pozwalającym na montaż hermetycznych pomieszczeń, np. chłodnie, mroźnie.

Prostota konstrukcji i obsługi.

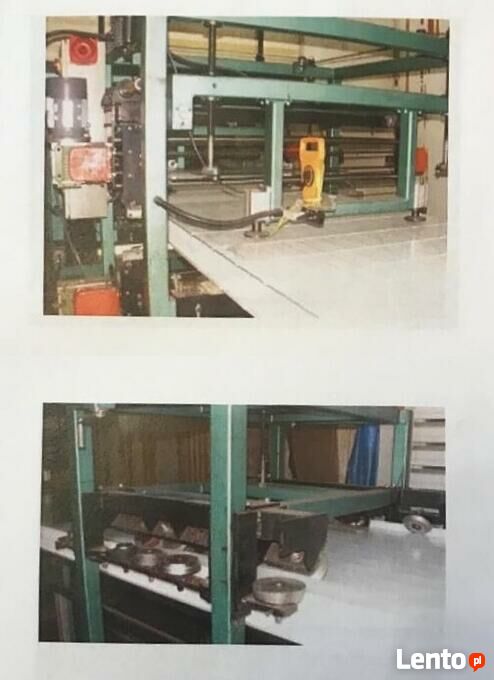

Innowacyjny sposób cięcia płyty z jednoczesnym zaginaniem krawędzi.

Możliwość produkcji trzech rodzajów asortymentu w zależności od rdzenia (styropian, wełna mineralna, poliuretan).

Łatwość zmiany asortymentu.


Dane techniczne linii do produkcji płyty warstwowej:

Grubość profilowanej taśmy: 0,5 - 0,55 mm
Szerokość profilowanej taśmy: 1200-1250 mm
Sposób podawania taśmy: rolki ciągnące w prasie (6 par)
Długość profilowanych blach: 800 m (długość blachy na zwoju 41)
Długość linii kompletnej: 37,93 m
Szerokość lina: 2,5 m (z przenośnikiem łańcuchowym 4,3 m)
Wysokość linii: 4,6 m
Ciężar: prasa 6t
Moc zainstalowania: 23,12 kW (silniki) + 20,15 kW (grzałki)
Prędkość formowania: 1,5-3,5 m/min
Sposób klejenia klej poliuretanowy (kroplenie, rozcieranie, docisk prasy rolkowej 6 par)
Rodzaj wsadu izolacyjnego: styropian PS-E FS 20, wełna mineralna conrock 10
Sterowanie prędkością walcowania: ręcznie
System filtrów przeciwzakłóceniowych: standard Napęd elektryczny (3 x 380 V)
Układ przetłaczania: zespoły profilujące (rolki metalowe)
Układ odcinający - gilotyna: nożyce krążkowe
Agregat hydrauliczny - moc: ok. 3 kW
Ilość napędzanych klatek - rolek: 12 rolek + 1 ciągnąca (metalowa)
Urządzenie wprowadzające taśmę: ręcznie
Odcinak przedni taśmy: nóż krążkowy
Sterowanie linii: półautomatyczne
Poziomowanie maszyny: poziomica laserowa
Wizualizacja programowania: ekran
Pulpit sterujący: wg zamówienia Klienta
Dokładność formowania wg Norm
Dokładność odcinania na długości 6 m: +/- 5 mm
Wyłącznik bezpieczeństwa: standard
Programowanie zamówień: wg potrzeb Klienta
Agregat hydrauliczny stojący
Ciśnienie robocze standard
Filtr oleju: standard
Zawór przelewowy: standard
Zawór odcinający: standard
Zawór zwrotny: standard
Podzespoły hydrauliczne: standard


Dane techniczne rozwijaka:

Typ rozwijaków: hydrauliczny
Średnica minimalna otworu kręgu: 500 mm
Średnica maksymalna otworu kręgu: 500 mm
Napęd rozwijaków: bez napędu
Sterowanie rozwijakami: ręczne (śruba regulacyjna)
Rozprężanie zwoju: hydraulicznie (pompa hydrauliczna, ręczna)
Maksymalny ciężar zwoju: 4,0 t lub wg zamówienia Klienta
Szerokość taśmy: 1200 -1250 mm
Ciężar rozwijaków: 270 kg/szt.


Dane techniczne stołu odbiorczego:

Napęd taśmociągu: elektryczny

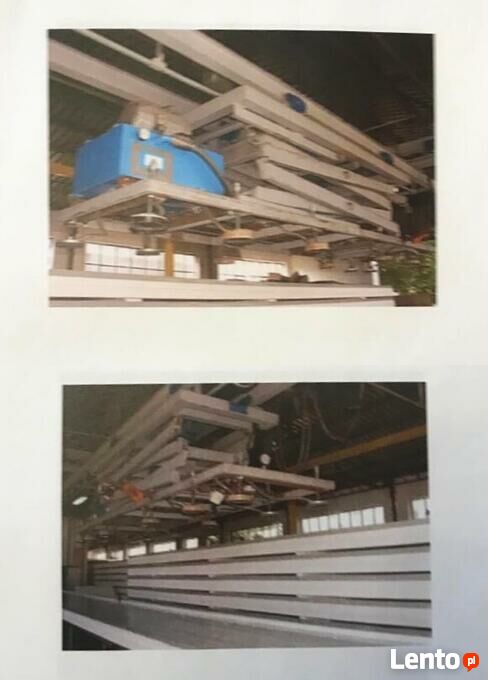

Urządzenie odbierające blachę podnośnik podciśnieniowy
Sterowanie urządzeniem: sterownik (szafa sterownicza, przyciski)
Sterowanie taśmociągiem: sterownik
Poziomowanie odbieraka: standard
Wymiary: wg. zamówienia Taśma gumowa bezkońcowa: standard


Dodatkowo:

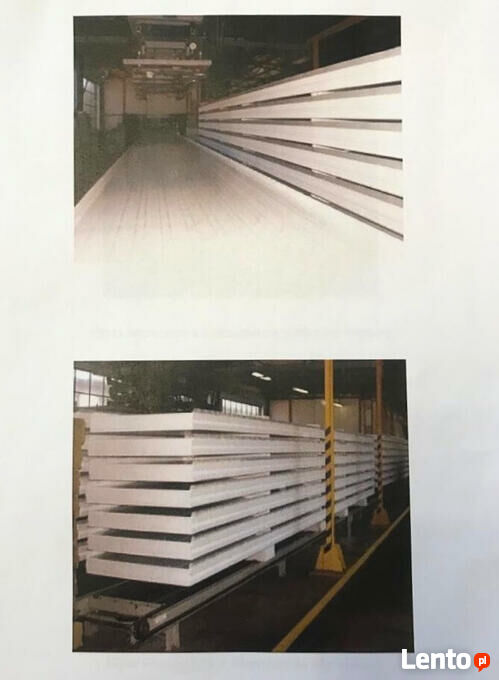

Auto Stacker do podciśnieniowego rozładunku pionowego i transportu poziomego wyprodukowanych płyt.

BHP przy używaniu zgodne z dyrektywami UE.

Możliwa wielkość produkcji (moce przerobowe ): 800 m2 / zmiana

Ilość minimalna do obsługi linii: 6 osób + 1 osoba - obsługa wózka widłowego
